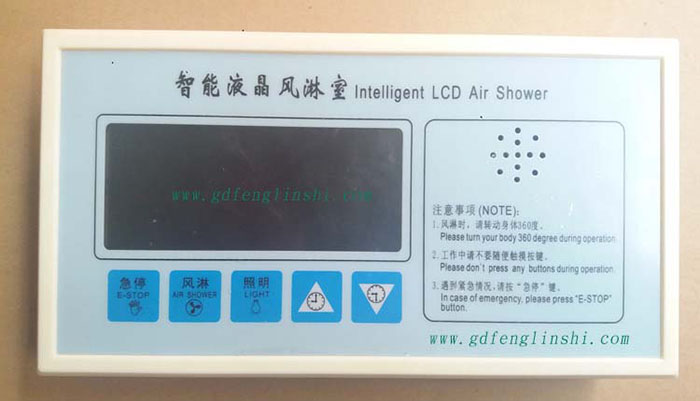

一、自动门风淋室控制器面板按键说明:
1、急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。
2、风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。此按键主要用于门磁、红外失灵或风机维护检修时。
3、照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。
4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。

风淋室自动控制系统主要用于风淋室、货淋室及风淋通道的自动控制。可自动实现内、外门的互锁与解锁；照明的启停；人体自动感应以及风机的启停等功能。产品在自动流程时有相关语音提示，并具有风淋时间、前后门解锁延时时间、照明延时时间可调等灵活功能。
1、强电输入接口
ａ．供电电源：220VAC（丝印标记为220V AC IN）

二、强电输出接口
a．风机：1A 220VAC（接交流接触器线圈,丝印标记为风机中继）
b．照明：1A 220VAC（如灯管较多可接中间继电器,丝印标记为照明指示灯）
c．工作指示:1A 220VAC（丝印标记为工作指示灯）
d. 电源指示：1A 220VAC（丝印标记为电源指示灯）

三、弱电输入接口
1)内门门磁开关：无源触点（丝印标记为内门磁）
2)外门门磁开关：无源触点（丝印标记为外门磁）
3)红外感应开关：无源触点（丝印标记为红外）

四、弱电输出接口
a.红外开关电源：12VDC（丝印标记为12V GO）
b.外门电锁：600mA DC12V （外门电锁）
c.内门电锁：600mA DC12V（内门电锁）

五、自动门风淋室控制器使用注意事项：
1、产品开孔尺寸：L×W=245×125（MM）
2、产品使用的门磁开关要求：关门时触点闭合，开门时触点断开；
3、产品使用的红外感应开关要求：220VAC或12VDC供电，无人时触点断开，有人时触点闭合；
4、产品使用的电锁要求：12VDC供电，600MA以下电流，并注意不要外接二极管（电路板已带）。
5、因风淋室线路板限制，各接口端子建议均不要外接大于100W设备，如风机较功率较大或灯盘较多可经交流接触器及中间继电器转接。

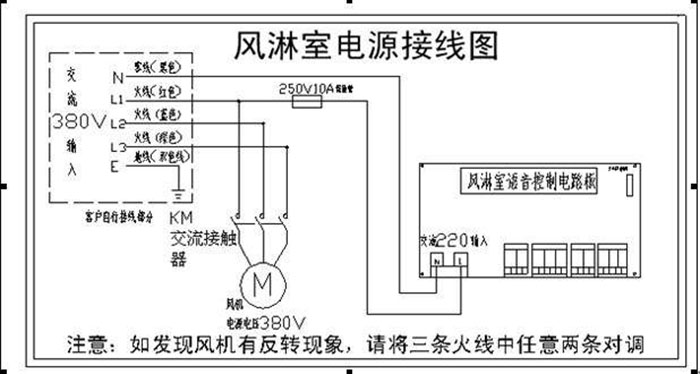

六、风淋室控制接线路图:
风淋室的结构大部一般都不太了解，其中里面就有一样比较重要的东西，它决定着风淋室的的运行及使用效果，那就是风淋室的控制线路图，那什么是风淋室控制接线图呢？听到过一些客户在问这些问题，属于使用风淋室企业在维护过程中比较关心的事项：

我们先介绍一下风淋室的大概结构：
1、风淋室由大箱体（风机、过滤器安装于此箱体内）、小箱体（双吹风淋室此侧安装喷嘴，数量与大箱体一致、顶板（安装内嵌式照明灯）、内底板（不锈钢砂板）、风淋室双门体与其它配件：过滤器，风机，智能电路板，喷嘴，照明灯等组成。风淋室大、小箱体与风淋室内部供选用的材质主要有二种：全A3冷板多层酸洗静电喷涂（通常称为冷板），不锈钢板（SUS201，SUS304，SUS316等，厚度一般为0.8~1.5mm风淋室不同的材质与厚度会直接影响到风淋室价格成本）。
2、风淋室电机：风淋室使用电源380V50Hz，是三相五线，相对温度在5℃~35℃，大气压力在86Kpa～106Kpa范围内。风淋室专用风机是高品质双涡壳、高效、大风量、低噪音。不含外进口风机，国内风淋室专用风机泛士达等等。好的风淋室专用风机决定到风淋室的风速与风淋室吹淋的效果。

风淋室使用说明书

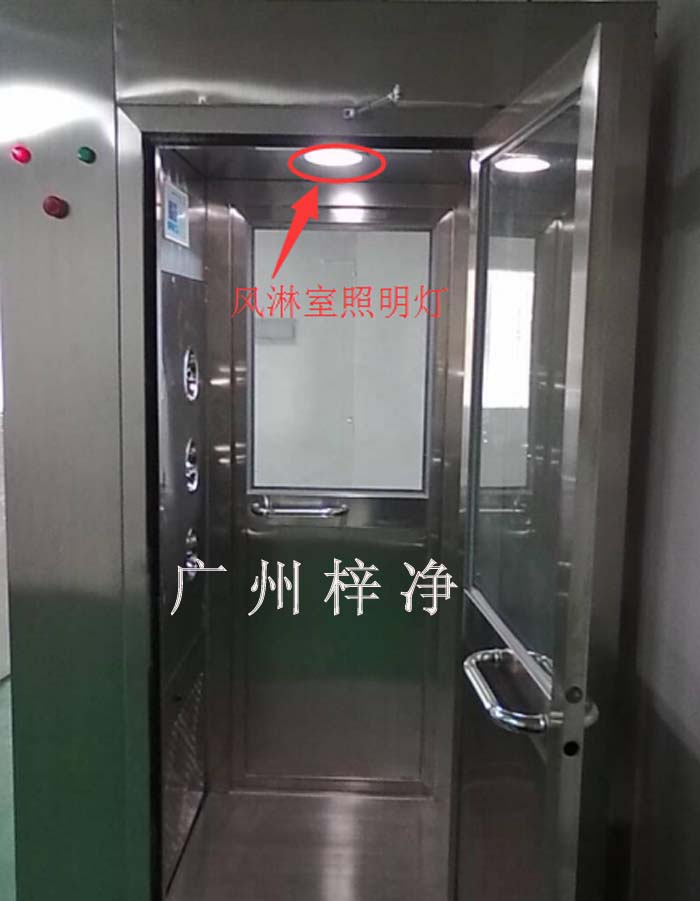

风淋室照明灯工作指示：
风淋室进门(由外内走)：风淋室打开外门，内门上电自锁，风淋室照明灯点亮，风淋室工作指示灯亮，
风淋室控制面板各个按键的使用：
1、风淋室照明按键：使用风淋室照明按键，可在任何时候开关风淋室内照明灯。

2、急停按键：当按下急停按键，红色急停指示灯亮，断开所有输出点的电源，再次按下时，系统恢复到初始状态。

3、上调、下调按键：在使用中通过上下调按键调节，风淋延时时间，调节范围(10-99秒)，调节时间由数码管显示出来。
4、手动按键：在内外门关闭时，按下手动案键，系统即转入风淋过程。

风淋室照明灯又叫节能灯

风淋室照明灯一直亮是怎么回事？
这个主要是由风淋室电路板控制器上的时间继电器所决定的,风淋室出厂设置为＂之后一次吹淋工作完成起5分钟内关闭＂。如果过了5分钟风淋室照明灯一直亮，而且不会自动熄灭,就要更换一下风淋室电路板上的时间继电器。
更好的解决方案是退回厂家维修或更换一块新的风淋室电路板。

梓净介绍风淋室电路板的控制功能特点：
风淋室控制用具有门磁监测、内置人体感应；门锁、照明灯、送风机自动控制；以及中文语音提示功用。面板上有指示灯和数码管标示风淋室的各个状态以及时间。

能够设定风浴吹淋时间长度、以及吹淋后暂停时间长度。吹淋过程中能够按紧急中止键中缀吹淋，也能够在任何时分手动按键启动吹淋。另外能够外接红外线感应开关，以顺应旧系统。

风淋室控制面板显现：
1、有内外门磁感应指示，内、外门锁指示，进入/进来过程指示，人体感应指示。 、

2、2位数码管分阶段显现设定时间长度、阶段中止时间、吹淋中止倒计时时间。

输出方式:
1)、风机、照明灯采用继电器控制，继电器触点容量220v/5A，输出端直接输出220v电源。

2)、门锁控制输出和外接红外线感应开关供电端直接输出12v直流电源。 输入方式: 门磁监测、外接红外线感应开关为无源开关信号。

风淋室产品用途：
风淋室是人或物料进出洁净区必需的通道，起到气阀室密闭洁净室的作用?？梢约醯徒鼋嗑磺吹奈廴疚侍猓咝Ч似髋绯龈咚俳嗑黄?，有效而迅速的清除人身服饰或物料从非洁净区所带来的尘埃粒子及细菌。杜绝工作人员将头发，灰尘、细菌带入洁净车间，达到工作场地严格的无尘净化标准，生产出高质量的产品。

风淋室它广泛应用于电子、精密仪器、仪表、汽车制造、制药、食品、化工、农业、生物等各个工业部门和种类科学实验室。

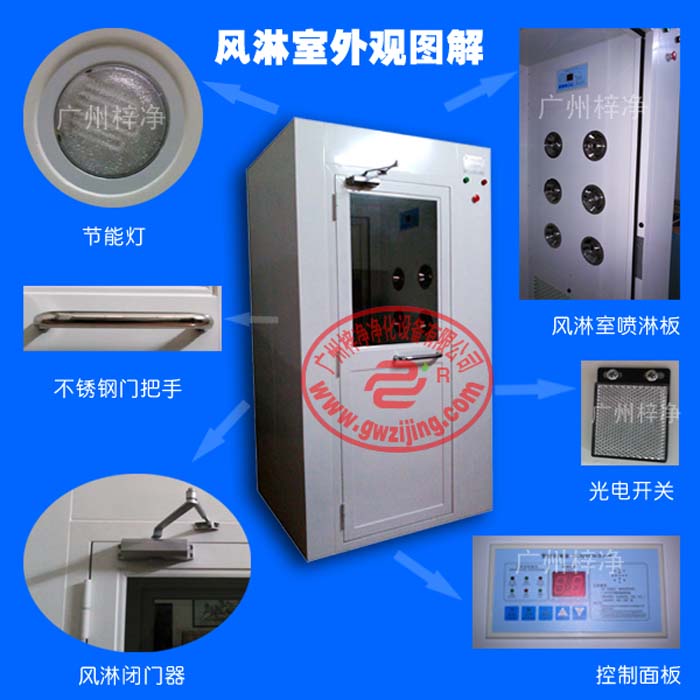

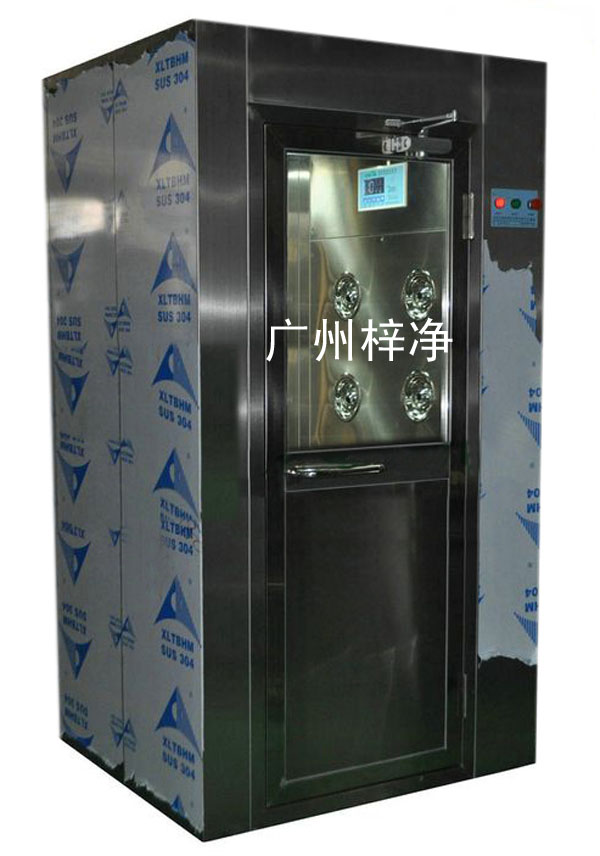

风淋室外观图

广州梓净所提供的空气净化产品及设备有风淋室，货淋室，初效过滤器，中效过滤器，高效过滤器、超净工作台，洁净工作台，传递窗，风淋室配件，风淋室控制器，化学过滤器，FFU风机过滤单元，空气自净器，洁净棚，新风柜，过滤柜，通风柜，洗手池，洁净采样车，送风天花，高风效送口等等洁净室及配套用净化产品等。无尘车间净化设备广泛应用于电子、半导体、生物制药、食品加工、核工业、汽车制造业,空调暖通业行业和领域等。

梓净专从净化设备与净化工程，无尘车间承建商，无尘车间工程，无尘车间建设，无尘车间洁净度测试，无尘车间解决方案，百级无尘车间，千级无尘车间，万级无尘车间，无尘车间标准，无尘车间施工，无尘车间设备，无尘车间设计、无尘车间施工、无尘车间维护，无尘车间亦称净化车间或无尘室洁净室。

风淋室使用说明书

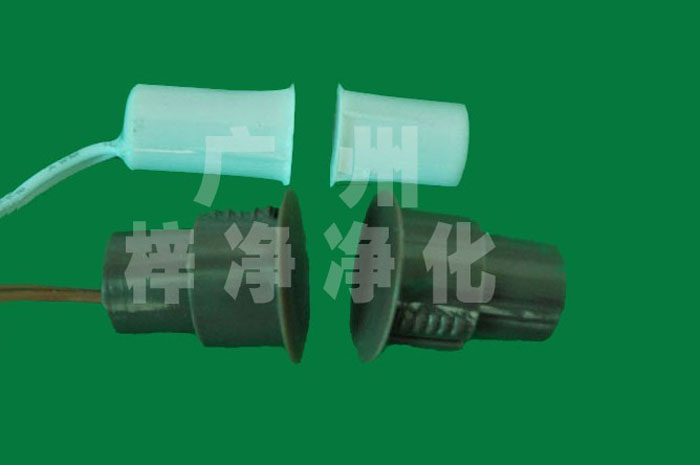

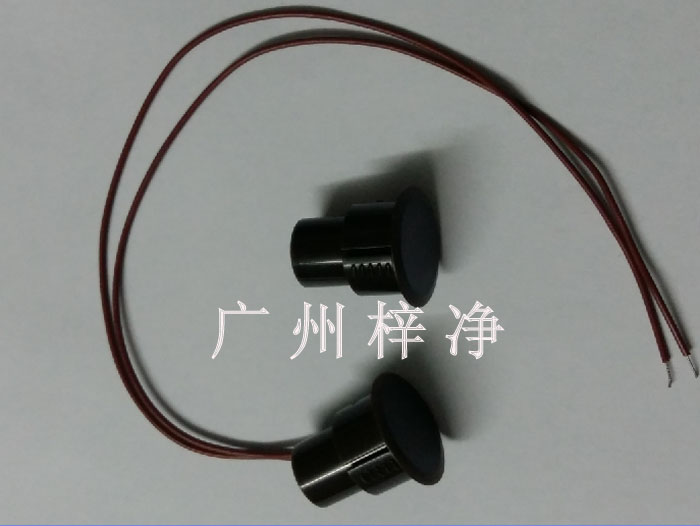

风淋室门磁又叫门磁开关或磁力开关，风淋室门磁分别为风淋室内门磁和风淋室外门磁，风淋室门磁是风淋室配件之一。风淋室门磁分别为一公一母，公门磁就是风淋室外门磁，母门磁就是风淋室内门磁。
风淋室内门门磁开关：无源触点（丝印标记为内门磁）

风淋室外门门磁开关：无源触点（丝印标记为外门磁）

A、风淋室控制器按键说明:
1、急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。
2、风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。 此按键主要用于门磁、红外失灵或风机维护检修时。
3、照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。
4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。

B、常规风淋室工作流程：
进入洁净区：
1、进入洁净区的人员打开外门时，内门电锁自动上锁以防风淋室内以净化空气流入洁净区,风淋室照明灯点亮,门外工作指示灯亮。
2、进入风淋室关上外门后，语音提示：“你好，请站在感应区内”。系统红外探头开始检测是否有人，如检测到有人, 系统即转入风淋过程。
3、风淋前内外门上锁，风机启动开始风淋, 同时，风淋倒计时开始计时。语音提示：“正在工作,请转动身体360度”。
4、如系统在外门关后规定时间内检测不到风淋室有人，返回待机状态。
5、风淋过程中，有人按动上调、下调、及照明开关时，语音将提示：“正在工作，请不要随便触摸开关”。
6、风淋过程中，有人按急?？厥苯崾缌?。再次按急停键可取消急停状态。
7、风淋结束后，内门解锁，语音提示：“吹淋完毕，请从后门退出”。
8、人员走出风淋室并关上内门后，系统返回初始状态，等待下一次使用。
9、如风淋完成，内门解锁后。里面的人员在规定时间没有离开风淋室，系统默认人可能已离开，自动返回待机状态。
10、照明灯点亮后，规定时间内没有被再次触发，则自动熄灭。

2．离开洁净区：
1、打开内门，外门电锁自锁，风淋室照明灯点亮，工作指示灯亮；
2、人走进风淋室，关上内门，系统开始检测是否有人在风淋室，如规定时间内检测到无人，内外门解锁；
3、如检测到有人，系统待人员打开外门时，内门上锁,当关上外门后，系统返回初始状态；
4、如遇特殊情况，人员可以选择返回洁净区，系统待人员打开内门，外门上电自锁,当关上内门后，系统返回初始状态；
5、外门开后，如规定时间内检测不到有人，若此时先打开外门，系统即转入进入洁净区流程；若此时先打开内门，系统则转入离开洁净区流程.
6、照明灯点亮后，设定时间内没有被再次触发，则自动熄灭。
C、风淋室指示灯与数码管显示说明：
1、风淋倒计时：双位红色数码管显示，工作时用于显示风淋时间设定值及风淋剩余时间，进行设定菜单时，用于菜单参数显示；
4、风淋灯：此灯亮时指示风淋室风机已被自动或手动启动；
5、急停灯：此灯亮时指示系统处于急停状态。
6、照明灯：当照明灯启动时此灯亮，可按照明键关闭或启动。

风淋室有人时也不自动吹风有多方面的原因：
1、风淋室门磁坏 处理方法：更换门磁

2、风淋室电子锁坏或者线脱落 处理方法：更换电子锁或把电子锁上的插头重新插上

3、风淋室主板烧掉或者保险丝烧。处理方法：更换保险丝或者风淋室主板

4、风淋室操作面板坏，处理方法：更换风淋室操作面板

5、风淋室风机烧掉， 处理方法：更换离心式风机

6、风淋室的红外感应器和反光板没有对齐 处理方法：重新调整位置，2个对齐。

风淋室产品用途：
风淋室是人或物料进出洁净区必需的通道，起到气阀室密闭洁净室的作用。可以减低进出洁净区所带来的污染问题，经过高效过滤器喷出高速洁净气流，有效而迅速的清除人身服饰或物料从非洁净区所带来的尘埃粒子及细菌。杜绝工作人员将头发，灰尘、细菌带入洁净车间，达到工作场地严格的无尘净化标准，生产出高质量的产品。

风淋室它广泛应用于电子、国防、精密仪器、仪表、汽车制造、制药、食品、化工、农业、生物等各个工业部门和种类科学实验室。

广州梓净所提供的空气净化产品及设备有风淋室，货淋室，初效过滤器，中效过滤器，高效过滤器、超净工作台，洁净工作台，传递窗，风淋室配件，风淋室控制器，化学过滤器，FFU风机过滤单元，空气自净器，洁净棚，新风柜，过滤柜，通风柜，洗手池，洁净采样车，送风天花，高风效送口等等洁净室及配套用净化产品等。无尘车间净化设备广泛应用于电子、半导体、生物制药、食品加工、核工业、汽车制造业,空调暖通业行业和领域等。

梓净专从净化设备与净化工程，无尘车间承建商，无尘车间工程，无尘车间建设，无尘车间洁净度测试，无尘车间解决方案，百级无尘车间，千级无尘车间，万级无尘车间，无尘车间标准，无尘车间施工，无尘车间设备，无尘车间设计、无尘车间施工、无尘车间维护，无尘车间亦称净化车间或无尘室洁净室。

风淋室使用说明书

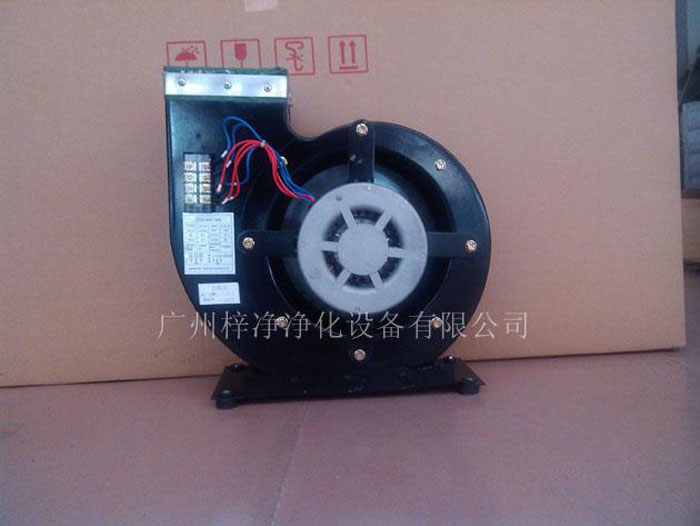

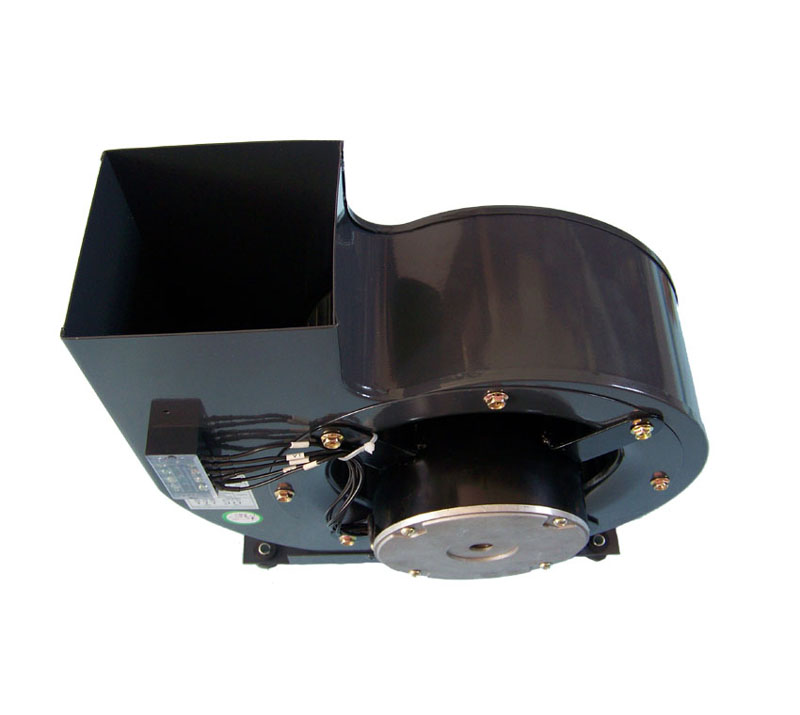

195型号风淋室风机

风淋室风机又叫风淋室电机或风淋室马达,风淋室风机有两种195型号风淋室风机和240型号风淋室风机。
ZJ-195型号风淋室风机主要用于单人单吹风淋室或双人单吹风淋室，供左右双侧吹淋6-9只直径Φ为25mm风淋室喷嘴，风速可达23~27m/s以上。更好的达到净化除尘效果。

ZJ-195型号风淋室风机结构紧凑体积娇小不占用较大空间安装位置，安装简单方便，底座式安装；此风机噪音较低，风压高，风量大；风机厚度薄，是专为风淋室小空间的机箱设计的。还可以用于印刷设备和送风通风设备。更大风量1200立方每小时，更大风压900帕。安装方式底座4只M6的螺丝固定。

ZJ-240型号风淋室风机主要用于单人双吹风淋室，供左右双侧吹淋12个直径Φ为25mm风淋室喷嘴，风速可达23~27m/s以上。更好的达到净化除尘效果。

240型号风淋室风机

风淋室风机发热问题解决方案：
现如今市场上普遍存在风淋室长时间使用后喷嘴喷出气流温度升高导致整体空间温度变高，虽然使用时间只有短短的十几秒，但是使用者也会汗流浃背。那是什么原因导致风淋室的温度变高的呢？又如何才能解决这个问题呢？下面就由无锡蓝天风机厂家帮您解答：

梓净风淋室生产厂家各种风淋室有各种风淋室风机，净化设备，拥有多年的研发生产经验，针对风淋室风机发热的问题，梓净风淋室风机研发团队经过不断努力，终于将风淋室发热的问题解决了！

先，风淋室由风机、过滤器、箱体、不锈钢喷嘴、控制器等关键部件组成，整体的动力系统都是依赖的风机提供，风淋室风机的研究人员发现，长时间使用的风淋室，风机的温度会不断上升，市场上的风机普遍连续运转24小时候温度能达到80度左右，甚至有些风淋室使用的风机质量有缺陷，电机使用铝线，偷工减料，温升更加高，长时间使用甚至出现电机烧毁的问题，大大的增加了风淋室厂家维修的成本！这是个非常严重的问题！

于是他们就不断地设计改进风淋室风机的整体结构，并于大研究院共同开发了一款俗称“不发热”的风淋室风机！这款”梓净”牌风机经过48小时连续运转测试，温度控制在37.8度，该风机具有温度低、风量大、噪音低、振动小的特点，彻底解决了风淋室发热的问题！其性价比远超市场上其他风机。

推荐阅读：自动门风淋室，快速卷帘门风淋室，转角风淋室? ? 标准风淋室

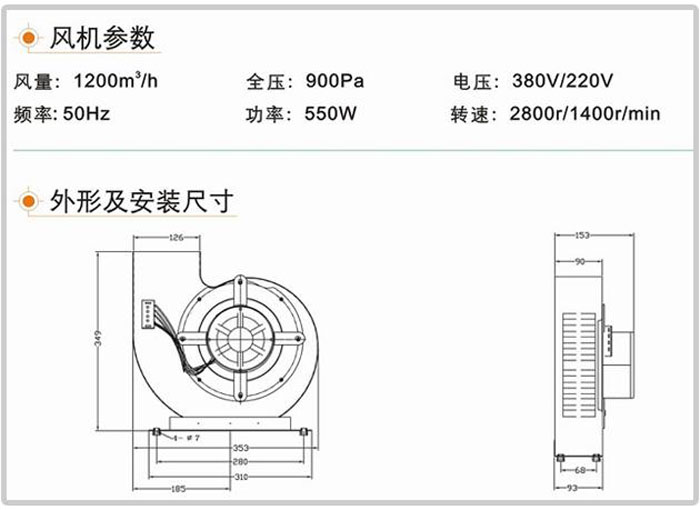

风淋室风机结构及技术参数

风淋室产品用途：
风淋室是人或物料进出洁净区必需的通道，起到气阀室密闭洁净室的作用。可以减低进出洁净区所带来的污染问题，经过高效过滤器喷出高速洁净气流，有效而迅速的清除人身服饰或物料从非洁净区所带来的尘埃粒子及细菌。杜绝工作人员将头发，灰尘、细菌带入洁净车间，达到工作场地严格的无尘净化标准，生产出高质量的产品。

风淋室它广泛应用于电子、国防、精密仪器、仪表、汽车制造、制药、食品、化工、农业、生物等各个工业部门和种类科学实验室。

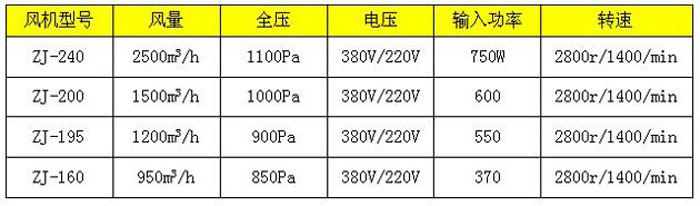

常用几款新型风淋室风机技术参数

广州梓净所提供的空气净化产品及设备有风淋室，货淋室，初效过滤器，中效过滤器，高效过滤器、超净工作台，洁净工作台，传递窗，风淋室配件，风淋室控制器，化学过滤器，FFU风机过滤单元，空气自净器，洁净棚，新风柜，过滤柜，通风柜，洗手池，洁净采样车，送风天花，高风效送口等等洁净室及配套用净化产品等。无尘车间净化设备广泛应用于电子、半导体、生物制药、食品加工、核工业、汽车制造业,空调暖通业行业和领域等。

梓净专从净化设备与净化工程，无尘车间承建商，无尘车间工程，无尘车间建设，无尘车间洁净度测试，无尘车间解决方案，百级无尘车间，千级无尘车间，万级无尘车间，无尘车间标准，无尘车间施工，无尘车间设备，无尘车间设计、无尘车间施工、无尘车间维护，无尘车间亦称净化车间或无尘室洁净室。

风淋室是人或物料进出洁净区必需的通道，起到气阀室密闭洁净室的作用。

您还可以了解更多相关风淋室品：转角风淋室? ?旋转门风淋室? ?门禁刷卡控制风淋室? ? 内置自动门风淋室? ? 防爆风淋室? ?风淋室使用说明书

风淋室闭门器特别说明：闭门器分为两种，不定位闭门器和90度定位闭门器。
风淋室闭门器用途：不定位闭门器主要应用于人员进出的风淋室，90度定位闭门器主要应用于物料进出的货淋室。

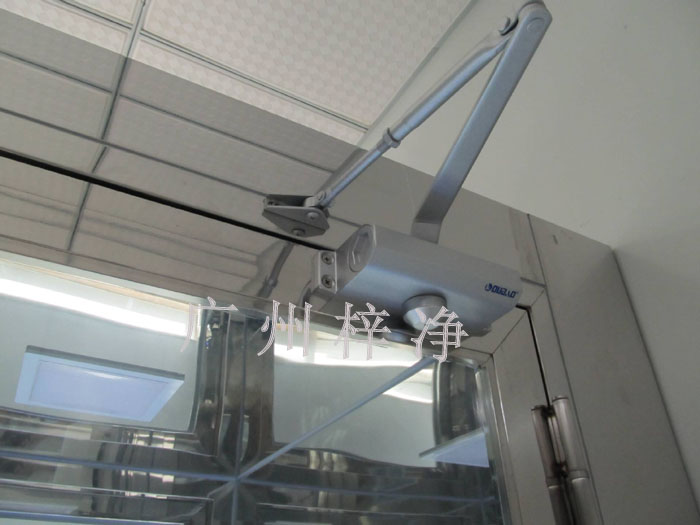

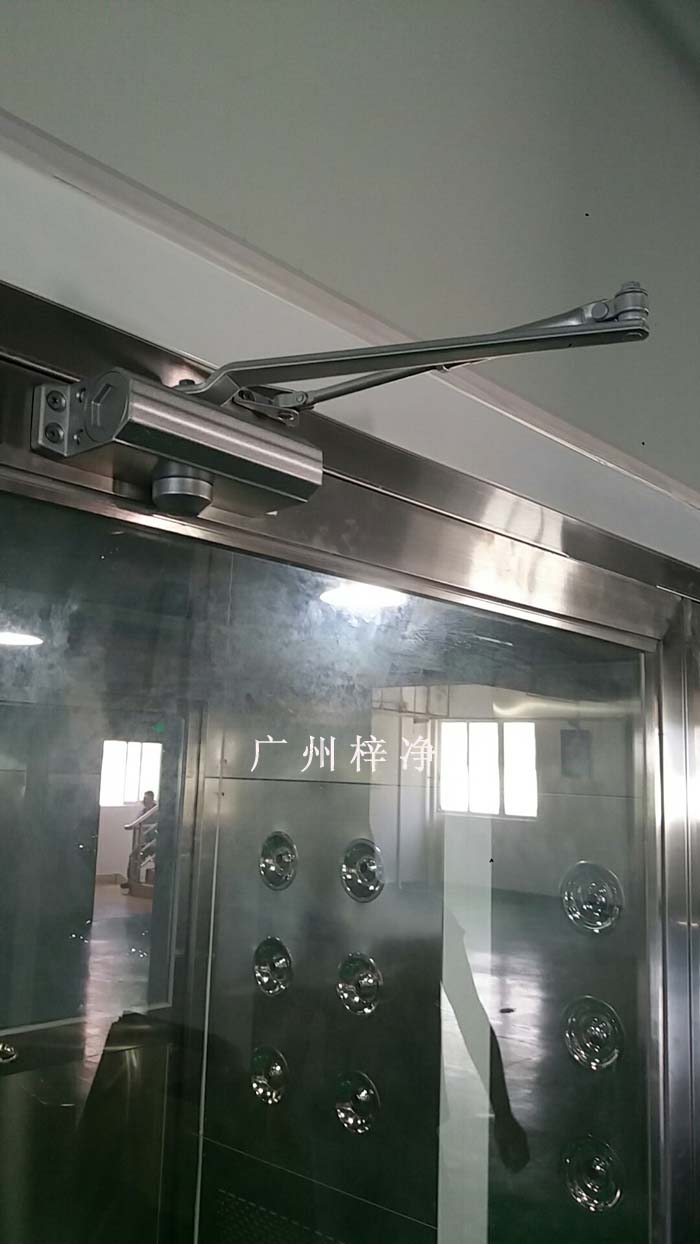

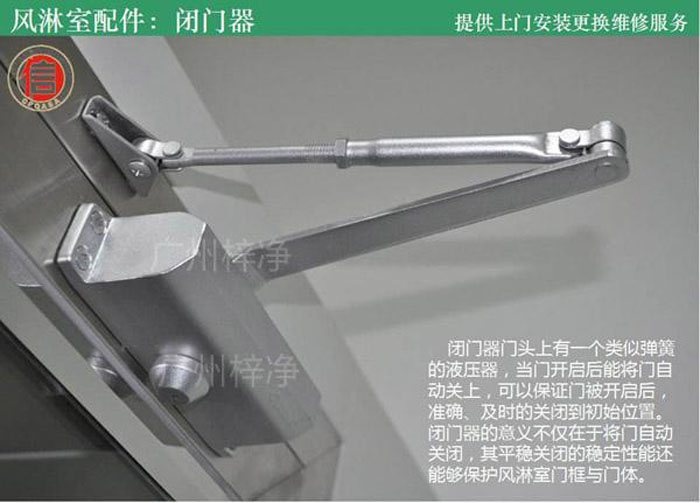

风淋室闭门器实物图

风淋室闭门器特点：
转轴柔顺灵活，保证正?？庞牍乇?；

外形美观有质感、铆钉结合处牢固耐用、不脱落；

风淋室闭门器结构图

风淋室闭门器-功能介绍：

锁门功能：门关到之后15度时起作用，为了能克服锁门的阻力，一般此速度设置较快，能顺利使门关到0度并锁住门（欧洲标准规定小于15度，美国标准规定22度-4度）。

关门功能：在门关至之后15度前起作用，一般此速度设置较慢，能使人、物顺利通过。

延时功能：在门关至之后65度前起作用，一般此速度设置为很慢，能使人、物有较长时间通过（标准规定不小于60度，欧洲标准规定不小于65度，美国标准规定为60-65度）。注意有延时功能时，关门控制的角度为65-15度适宜用于出入频繁且人流量较大的场所，特别是医院，有老人、孩子与残疾人出入的门与通道使用。

缓冲功能：快速开门到一定位置后产生阻尼缓冲，该位置一般在门开到65度后起作用。防止开门过快，使门撞击到墙壁等外物，或应急逃生时防止人在快速开门时失重而向前倾斜倒地(标准为65度，欧洲标准为60度，美国标准为60-85度)。

停门功能：闭门器自带停门功能：开门时，门在停门角度以后任意角度可以停门，停门角度不可以调节。

非闭门器主体停门（例如摇臂、滑轨带停门功能）：一般停门角度可以任意调节。
1、门可以开到停门角度以后，松开门时，门自动关到停门角度然后停?。?br /> 2、门只能开到停门角度然后停住，不能继续开到停门角度以后，即定门。

力量调节：关门力在规定范围内连续可调。
可以使用在门重与门宽范围很大的不同门上安装，以及因环境原因关门阻力较大的场所。随意无极调节可以获得满意的关门力量，特别是用于海滨城市、车船等受风力影响而关门阻力（门的受力）时常变化的场所。

推荐阅读：自动门风淋室，快速卷帘门风淋室，转角风淋室。

风淋室闭门器细节图

风淋室产品用途：
风淋室是人或物料进出洁净区必需的通道，起到气阀室密闭洁净室的作用?？梢约醯徒鼋嗑磺吹奈廴疚侍?，经过高效过滤器喷出高速洁净气流，有效而迅速的清除人身服饰或物料从非洁净区所带来的尘埃粒子及细菌。杜绝工作人员将头发，灰尘、细菌带入洁净车间，达到工作场地严格的无尘净化标准，生产出高质量的产品。

风淋室它广泛应用于电子、国防、精密仪器、仪表、汽车制造、制药、食品、化工、农业、生物等各个工业部门和种类科学实验室。

广州梓净所提供的空气净化产品及设备有风淋室，货淋室，初效过滤器，中效过滤器，高效过滤器、超净工作台，洁净工作台，传递窗，风淋室配件，风淋室控制器，化学过滤器，FFU风机过滤单元，空气自净器，洁净棚，新风柜，过滤柜，通风柜，洗手池，洁净采样车，送风天花，高风效送口等等洁净室及配套用净化产品等。无尘车间净化设备广泛应用于电子、半导体、生物制药、食品加工、核工业、汽车制造业,空调暖通业行业和领域等。

梓净从净化设备与净化工程，无尘车间承建商，无尘车间工程，无尘车间建设，无尘车间洁净度测试，无尘车间解决方案，百级无尘车间，千级无尘车间，万级无尘车间，无尘车间标准，无尘车间施工，无尘车间设备，无尘车间设计、无尘车间施工、无尘车间维护，无尘车间亦称净化车间或无尘室洁净室。

风淋室是人或物料进出洁净区必需的通道

您还可以了解更多相关风淋室品： 旋转门风淋室? ?门禁刷卡控制风淋室 ??内置自动门风淋室 ?防爆风淋室

风淋室使用说明书

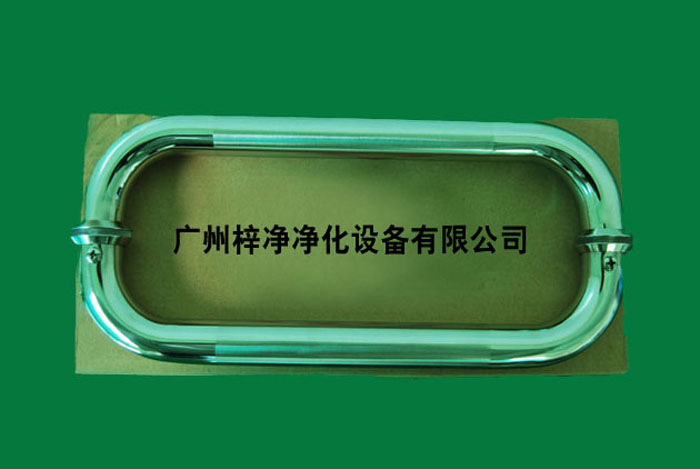

风淋室门拉手采用不锈钢制作，不易损坏，表面抛光处理，美观大方，结构坚固，是无尘车间风淋室门的不二选择。

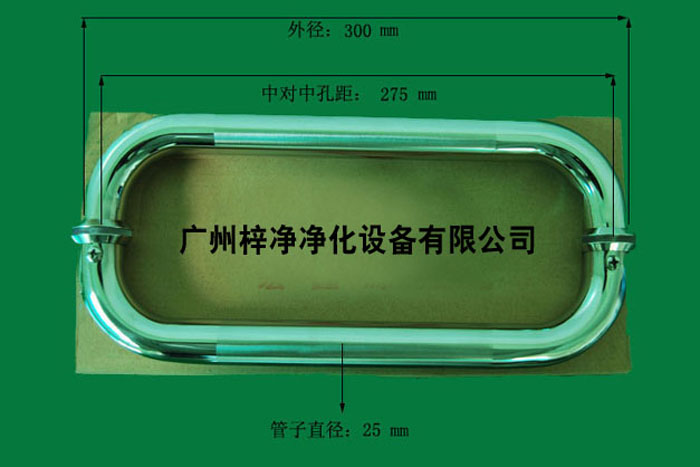

风淋室门拉手尺寸如图所示：

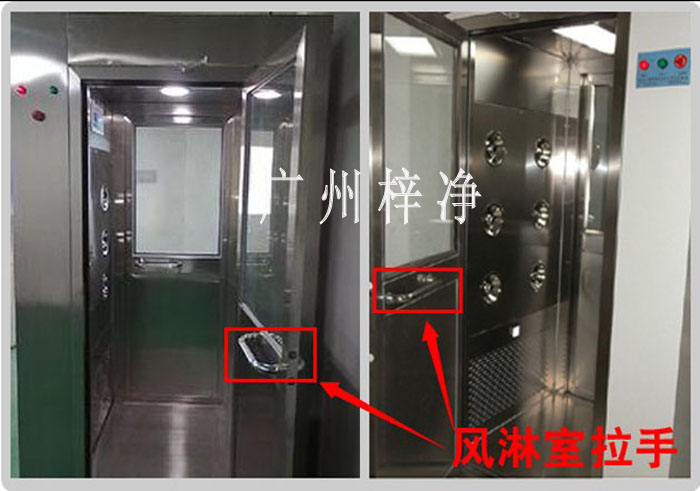

风淋室门拉手应用案例：
风淋室制作采用风淋室控制器，过滤器，不锈钢拉手、加厚不锈钢底板、不锈钢喷嘴作为，风淋室门锁由更配件组成。

风淋室的进出门上均设有闭门器以防止进出门意外敞开产生污染，由于闭门器的作用，工作人员进出风淋室时需要对门把手施较大力才能打开进出门，而进出门的门把手与门本体之间大多采用焊接实现两者的固定连接，在经过长期反复受力后，门把手容易产生松动以至断裂，风淋室把手使用寿命较短。风淋室风淋机构以及进出门，箱体设有进口和出口，进口处和出口处均设有进出门，进出门的内侧和外侧均设有把手，风淋室把手的固定端设有翻边，进出门的门框上设有供风淋室翻边卡入的卡槽，风淋室翻边分别卡入与其对应的卡槽内，所述把手本体通过固定件固定在所述门框上。

固定件采用锁紧片，锁紧片将把手的横杆锁紧在门框上。

锁紧片中间设有供把手的横杆插入的卡孔，锁紧片的边缘位置与门框固定连接。

锁紧片的形状是方形，锁紧片的直角位置通过螺丝固定在所述门框上。

风淋机构包括设置在箱体内部的静压箱、设置在风淋室箱体侧壁上的若干气体喷嘴以及风机，静压箱的出风口与气体喷嘴连通，风机设置在静压箱的进风口处。

可静压箱出风口与气体喷嘴之间设有高效过滤器。

静压箱进风口处还设有预过滤器。

进出门与箱体之间设有闭门器。

广州梓净所提供的空气净化产品及设备有风淋室，货淋室，初效过滤器，中效过滤器，高效过滤器、超净工作台，洁净工作台，传递窗，风淋室配件，风淋室控制器，化学过滤器，FFU风机过滤单元，空气自净器，洁净棚，新风柜，过滤柜，通风柜，洗手池，洁净采样车，送风天花，高风效送口等等洁净室及配套用净化产品等。无尘车间净化设备广泛应用于电子、半导体、生物制药、食品加工、核工业、汽车制造业,空调暖通业行业和领域等。

梓净专从净化设备与净化工程，无尘车间承建商，无尘车间工程，无尘车间建设，无尘车间洁净度测试，无尘车间解决方案，百级无尘车间，千级无尘车间，万级无尘车间，无尘车间标准，无尘车间施工，无尘车间设备，无尘车间设计、无尘车间施工、无尘车间维护，无尘车间亦称净化车间或无尘室洁净室。

风淋室光电开关别名风淋室光电传感器、风淋室光电接近开关，风淋室光电开关它是应用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。风淋室光电开关物体不限于金属，所有能反射光线的物体均可被检测。风淋室光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。下面梓净技术为大家主要介绍一下常用的两种风淋室光电开关：
风淋室光电开关采用优质电子元件制作,工艺性能优良,电压交直流12V-220V可选,可输出?？１樟阶樾藕?欢迎咨询风淋室用光电开关,风淋室专用欧姆龙光电开关,光电传感器,光电开关厂家/价格.

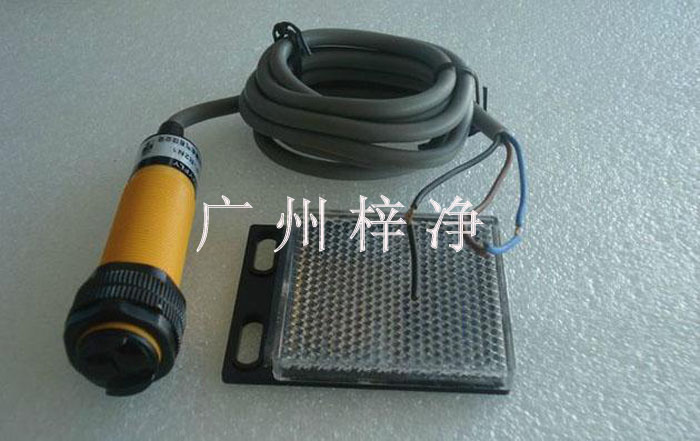

一、型号E3F-R2N1风淋室光电开关：

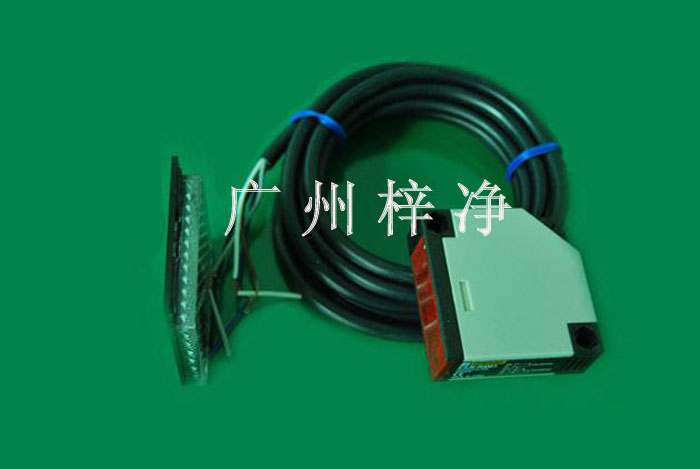

E3F-R2N1风淋室光电开关

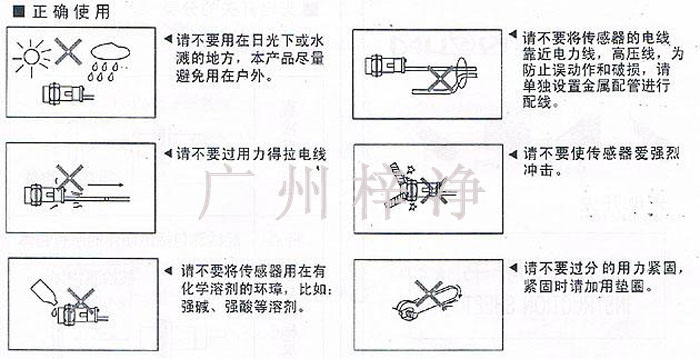

正确使用风淋室光电开关图

二、型号E3JKR4-M1风淋室光电开关：

E3JKR4-M1风淋室光电开关

【品名】：光电开关 反馈反射型

【外形】：直径18毫米圆柱体

【检测距离】：2米（m）

【检测物体】：不透明体

【工作电压】：直流10-36VDC以内

【输出方式】：NPN三线?？?/p>

【输出电流】：300毫安（mA)

【外壳材料】：塑料ABS

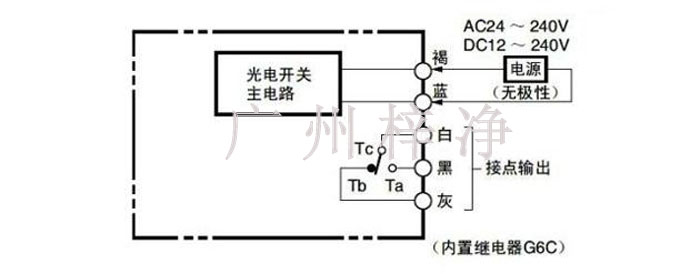

E3JKR4-M1风淋室光电开关接线图：

风淋室光电开关接线图

关于风淋室光电开关维护检修：
为使光电开关长期稳定工作，和一般的空制机器一样，请进行下列定期检查。
l、检测物体及光电开关的安装位置、编移、松动、变形的有无；
2、配线接边部位有无松动、接触不良、断线；
3、有无附粘金属尘堆积物等；
4、使用温度条件、周围环境条件等有无异常：
5、检测距离有无异常。

四、风淋室光电开关使用说明书：
1、风淋室光电开关接线图

2、光电开关的分类

3、按检测方式分类

风淋室光电开关使用说明书按输出形态分类：

检测距离与回差
采用直接反射型光电开关时，动作距离是指检测按一定方式移动时，从基准位置(光电开关的感应表面)到开关动作时测得的基准位置到检测的空间距离。

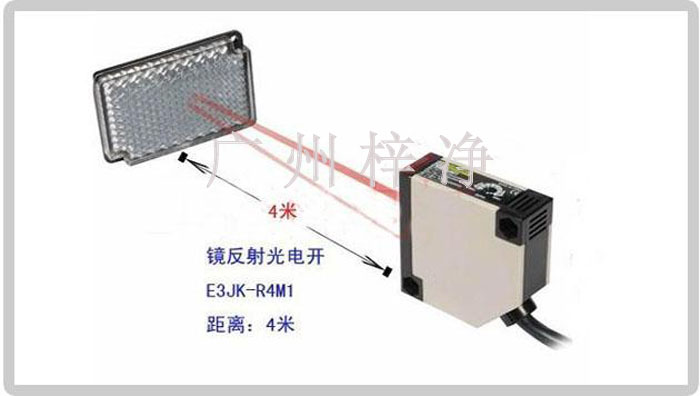

E3JKR4-M1风淋室光电开关应用示意图：

风淋室光电开关应用示意图

推荐阅读：风淋室高效过滤器??风淋室初效过滤器? ?风淋室不锈钢喷嘴

广州梓净所提供的空气净化产品及设备有风淋室，货淋室，初效过滤器，中效过滤器，高效过滤器、超净工作台，洁净工作台，传递窗，风淋室配件，风淋室控制器，化学过滤器，FFU风机过滤单元，空气自净器，洁净棚，新风柜，过滤柜，通风柜，洗手池，洁净采样车，送风天花，高风效送口等等洁净室及配套用净化产品等。无尘车间净化设备广泛应用于电子、半导体、生物制药、食品加工、核工业、汽车制造业,空调暖通业行业和领域等。

梓净专从净化设备与净化工程，无尘车间承建商，无尘车间工程，无尘车间建设，无尘车间洁净度测试，无尘车间解决方案，百级无尘车间，千级无尘车间，万级无尘车间，无尘车间标准，无尘车间施工，无尘车间设备，无尘车间设计、无尘车间施工、无尘车间维护，无尘车间亦称净化车间或无尘室洁净室。

您还可以了解更多相关风淋室品：转角风淋室? ?旋转门风淋室? ?门禁刷卡控制风淋室??自动平移门风淋室??内置自动门风淋室??快速卷帘门风淋室??防爆风淋室 风淋室使用说明书

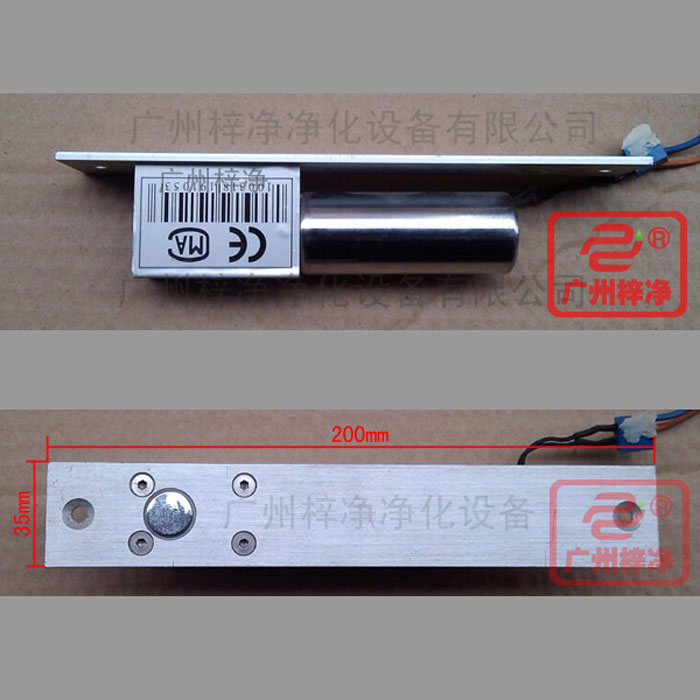

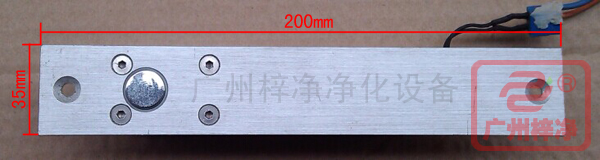

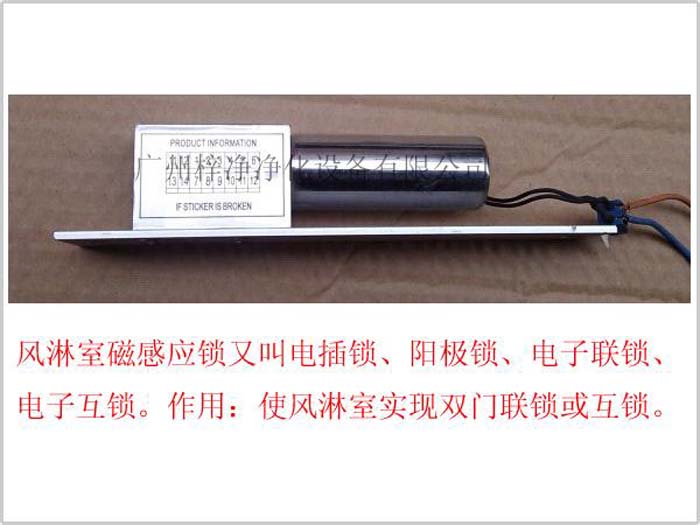

风淋室磁感应锁又叫电插锁、阳极锁、电子联锁、电子互锁。作用：使风淋室实现双门联锁或互锁。

风淋室产品用途：
风淋室是人或物料进出洁净区必需的通道，起到气阀室密闭洁净室的作用?？梢约醯徒鼋嗑磺吹奈廴疚侍猓咝Ч似髋绯龈咚俳嗑黄?，有效而迅速的清除人身服饰或物料从非洁净区所带来的尘埃粒子及细菌。杜绝工作人员将头发，灰尘、细菌带入洁净车间，达到工作场地严格的无尘净化标准，生产出高质量的产品。

风淋室它广泛应用于电子、国防、精密仪器、仪表、汽车制造、制药、食品、化工、农业、生物等各个工业部门和种类科学实验室。

风淋室配件配置说明：

一、风淋室参数
1、风淋室外型尺寸（W×D×H）：1590*3000*2050 内尺寸：800*2860*1910

2、风淋室喷嘴：全不锈钢（亮光）埋入式24只

3、风淋室换气次数：700次/小时

4、风淋室风速：25-30m/s采用2台大风量“南泰”风机（此风机稳定性强，低噪音大风速风淋风机）

5、风淋室控制器系统：集成电路控制，微动触摸式按钮开关，LED显示吹淋时间（0-99s可调）自动感应吹淋，智能语音提示。

6、风淋室过滤效率：H13高效过滤器99.99% @0.3um;初效过滤器35% @5um

7、风淋室箱体主材：足1.2厚 外冷板喷塑，内壁304不锈钢（门304不锈钢）

8、风淋室门：带玻璃视窗装Oubao闭门器。

9、风淋室门互锁方式：风淋时两扇门同时闭锁；平时电子互锁，只可打开其中的一扇门

10、风淋室照明：专用净化灯 13W×2

11、风淋室电源：380V 50Hz

12、风淋室功率：1.1*2=2.2 Kw

13、风淋室重量：约1100Kg

二、风淋室净化原理（风淋室内部空气循环使用，良好的密闭效果）
风淋室风机启动空气吸入箱体形成气流，经过G1级初效过滤器过滤5.0um以上尘埃颗粒后进入静压箱，再经H13高效过滤器过滤0.3um尘?？帕＃ü诵士纱?9.99%），由可旋转喷嘴喷射至人员身上，达到净化吹淋效果。

三、风淋室工作流程：
1、风淋室进门（从非洁净室进入洁净室）打开外密闭门(内密闭门自锁) –人员进入风淋室–关上外密闭门（系统自动记忆为人员已进入风淋室，双门互锁）–开始净化吹淋（语音提示吹淋过程）–吹淋完毕（语音提示）–进入洁净室（内密闭门自动解锁）。

2、风淋室出门（从洁净室到非洁净室）：
打开内密闭门（外密闭门自锁）–进入风淋室–关上内密闭门–内外密闭门解锁–进入非洁净室

备注： 风淋室整个程序采用带记忆功能系统，人员进入风淋室内不论站在哪个位置系统都会正常吹淋工作，打破原来外红感应吹淋系统即人员不站在感应区域内风淋系统不会工作的缺点。

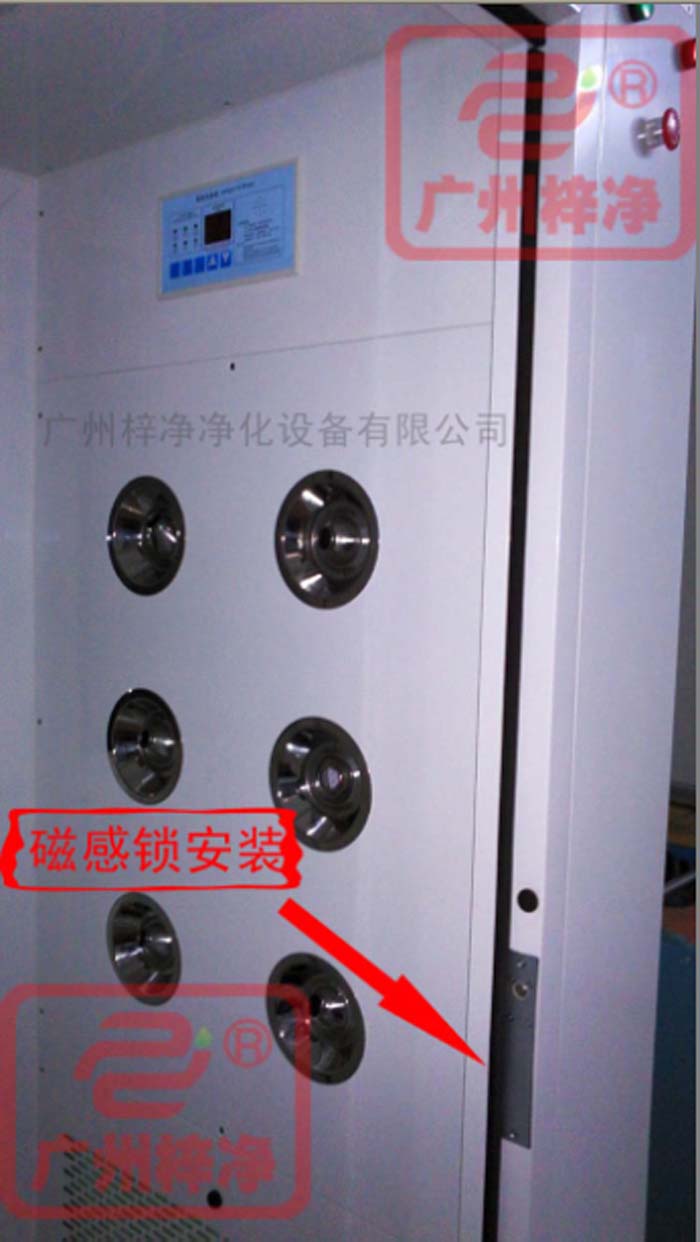

风淋室磁感应锁安装位置

广州梓净所提供的空气净化产品及设备有风淋室，货淋室，初效过滤器，中效过滤器，高效过滤器、超净工作台，洁净工作台，传递窗，风淋室配件，风淋室控制器，化学过滤器，FFU风机过滤单元，空气自净器，洁净棚，新风柜，过滤柜，通风柜，洗手池，洁净采样车，送风天花，高风效送口等等洁净室及配套用净化产品等。无尘车间净化设备广泛应用于电子、半导体、生物制药、食品加工、核工业、汽车制造业,空调暖通业行业和领域等。

梓净从净化设备与净化工程，无尘车间承建商，无尘车间工程，无尘车间建设，无尘车间洁净度测试，无尘车间解决方案，百级无尘车间，千级无尘车间，万级无尘车间，无尘车间标准，无尘车间施工，无尘车间设备，无尘车间设计、无尘车间施工、无尘车间维护，无尘车间亦称净化车间或无尘室洁净室。

您还可以了解更多相关风淋室品：转角风淋室? ?旋转门风淋室? ?门禁刷卡控制风淋室??自动平移门风淋室??内置自动门风淋室??快速卷帘门风淋室??防爆风淋室 ? ?风淋室使用说明书

常规风淋室不锈钢喷嘴别名又叫风淋室喷嘴、风淋室喷球，风淋室配件，风淋室一般应用制药、电子、食品、航天、化工等有洁净度要求的工厂。

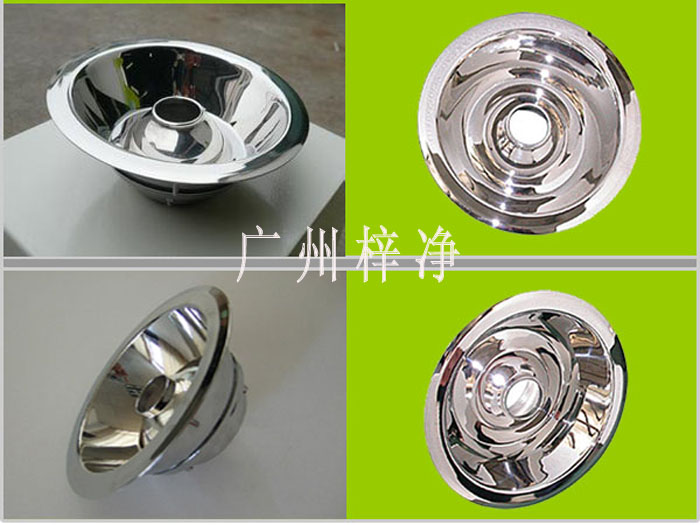

风淋室不锈钢喷嘴

风淋室不锈钢喷嘴技术参数及说明介绍：?
1、风淋室不锈钢喷嘴技术参数设计特点：设计特点针对风淋室（风淋通道）设计的特殊结构喷嘴，风球可大角度调节方向，长期耐受大风量，高风速（25米／秒），能迅速吹去人和对象表面的灰尘；

2、风淋室不锈钢喷嘴材质说明：有不锈钢和ABS镀铬两种材质供选择。
(1)不锈钢型选用304SS经模压、拉伸而成，抛光成镜面，不积尘，不刮球，不漏风，坚固耐用；
(2)ABS型有多种金属镀层，外层镀铬，成本低，效果可与前者媲美。

风淋室不锈钢喷嘴主要参数：喷嘴最大外盘尺寸提供165MM，出风口尺寸提供30MM，38MM，25mm可选；塑料风淋喷嘴提供卡桩连接、螺丝连接。

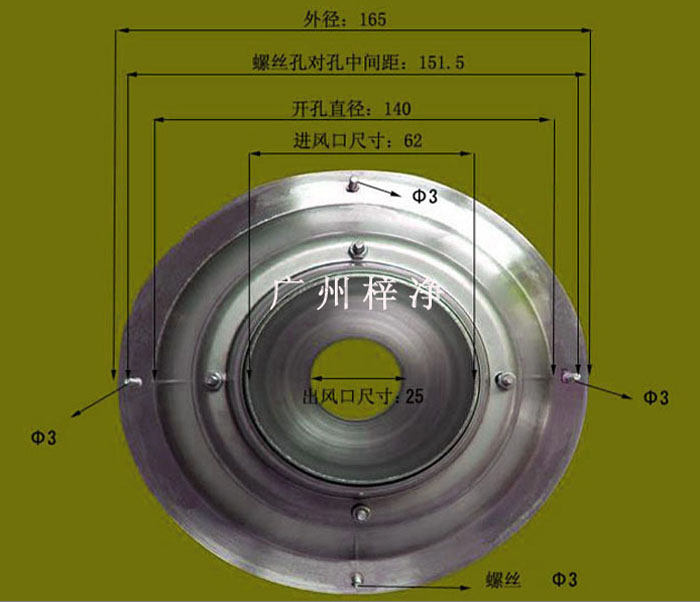

风淋室不锈钢喷嘴结构示意图

塑料涂铬嵌入式风淋室喷嘴

风淋室塑料喷嘴

风淋喷嘴反面固定螺丝

全自动可旋转式风淋室喷嘴介绍：

全自动旋转风淋喷嘴有效的大面积旋转出风，如洗衣服一样的吹淋“揉搓”防尘服，可以更好的减少防尘服的微尘附着，提高无尘室的洁净度；更简单的语音提示，减少如“正在工作，请转动身体360度”等语音，不用员工旋转身体等繁琐操作，和谐企业与员工之间的关系；更高的出风速度，更大的吹淋面积，促进风淋室的整体性能提升。

全自动可旋转式风淋室喷嘴

全自动旋转风淋室不锈钢喷嘴

广州梓净所提供的空气净化产品及设备有风淋室，货淋室，初效过滤器，中效过滤器，高效过滤器、超净工作台，洁净工作台，传递窗，风淋室配件，风淋室控制器，化学过滤器，FFU风机过滤单元，空气自净器，洁净棚，新风柜，过滤柜，通风柜，洗手池，洁净采样车，送风天花，高风效送口等等洁净室及配套用净化产品等。无尘车间净化设备广泛应用于电子、半导体、生物制药、食品加工、核工业、汽车制造业,空调暖通业行业和领域等。

梓净专从净化设备与净化工程，无尘车间承建商，无尘车间工程，无尘车间建设，无尘车间洁净度测试，无尘车间解决方案，百级无尘车间，千级无尘车间，万级无尘车间，无尘车间标准，无尘车间施工，无尘车间设备，无尘车间设计、无尘车间施工、无尘车间维护，无尘车间亦称净化车间或无尘室洁净室。

风淋室是洁净厂房和装配式洁净小室的设备，用于吹除进入净化厂房的人体和携带物品表面附着的尘埃，同时风淋室也起到气闸的作用，防止未经净化的空气进入洁净区域，是进行人身净化和防止室外空气污染洁净区的有效设备。

您还可以了解更多相关风淋室品：转角风淋室? ?旋转门风淋室? ?门禁刷卡控制风淋室??自动平移门风淋室??内置自动门风淋室??快速卷帘门风淋室??防爆风淋室 ? 风淋室使用说明书

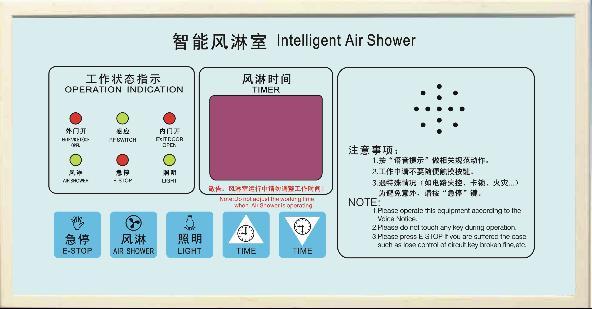

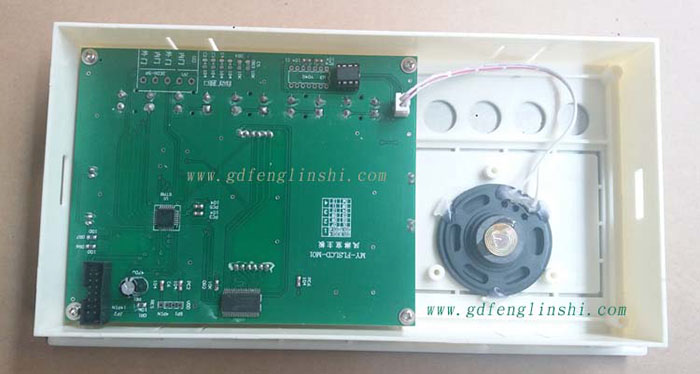

LED显示风淋室电路板主板面膜效果图

LED显示风淋室控制器电路板按键说明:
1、LED显示风淋室主板急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。

2、LED显示风淋室主板风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。 此按键主要用于门磁、红外失灵或风机维护检修时。

3、LED显示风淋室主板照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。

4、LED显示风淋室主板上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。

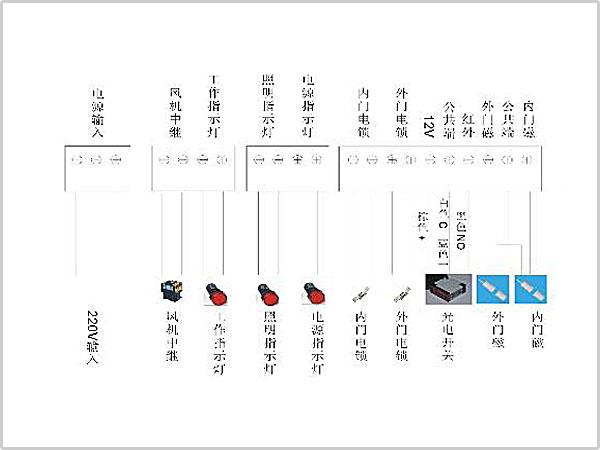

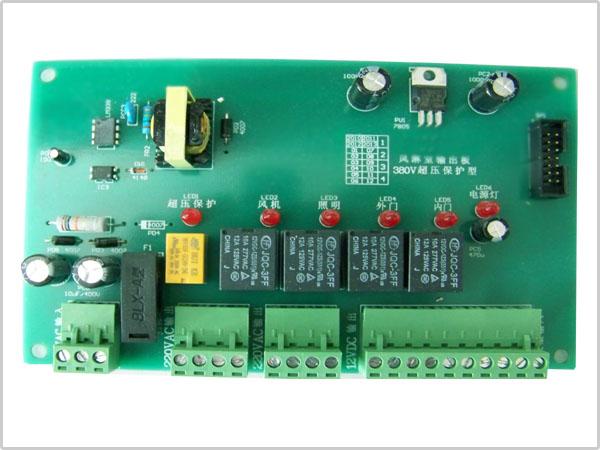

风淋室控制电路板副板接线示意图输入、输出端子接口说明

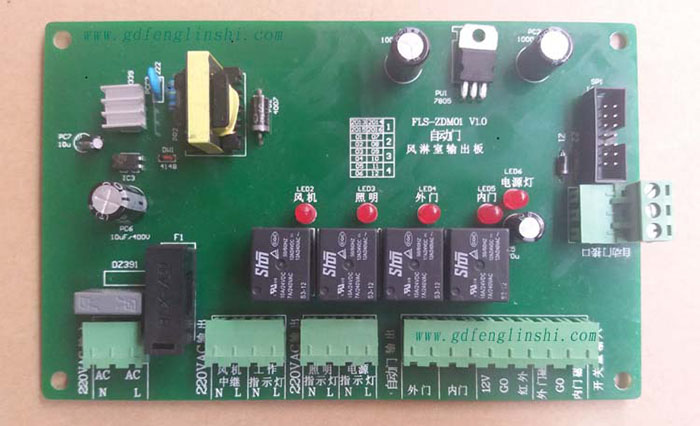

LED显示风淋室控制器电路板副板特写

风淋室控制器电路板副板特写
1、强电输入接口

ａ．供电电源：220VAC（丝印标记为220V AC IN）

2、强电输出接口

a．风机：1A 220VAC（接交流接触器线圈,丝印标记为风机中继）

b．照明：1A 220VAC（如灯管较多可接中间继电器,丝印标记为照明指示灯）

c．工作指示:1A 220VAC（丝印标记为工作指示灯）

d. 电源指示：1A 220VAC（丝印标记为电源指示灯）

3、弱电输入接口

a． 内门门磁开关：无源触点（丝印标记为内门磁）

b． 外门门磁开关：无源触点（丝印标记为外门磁）

c． 红外感应开关：无源触点（丝印标记为红外）

4、弱电输出接口

a.红外开关电源：12VDC（丝印标记为12V GO）

b.外门电锁：600mA DC12V （外门电锁）

c.内门电锁：600mA DC12V （内门电锁）

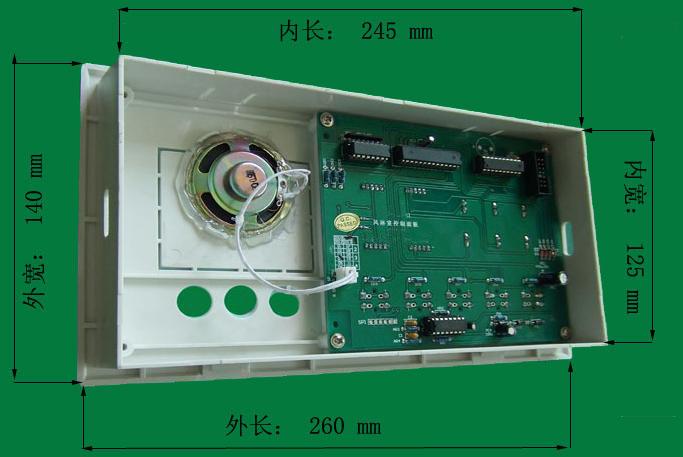

LED显示风淋室电路板主板开孔尺寸

LED显示风淋室电路板控制器使用注意事项：

1、产品开孔尺寸：L×W=245×125（MM）

2、产品使用的门磁开关要求：关门时触点闭合，开门时触点断开；

3、产品使用的红外感应开关要求：220VAC或12VDC供电，无人时触点断开，有人时触点闭合；

4、 产品使用的电锁要求：12VDC供电，600MA以下电流，并注意不要外接二极管（电路板已带）。

5、因风淋室线路板限制，各接口端子建议均不要外接大于100W设备， 如风机较功率较大或灯盘较多可经交流接触器及中间继电器转接。推荐阅读：液晶显示风淋室控制器

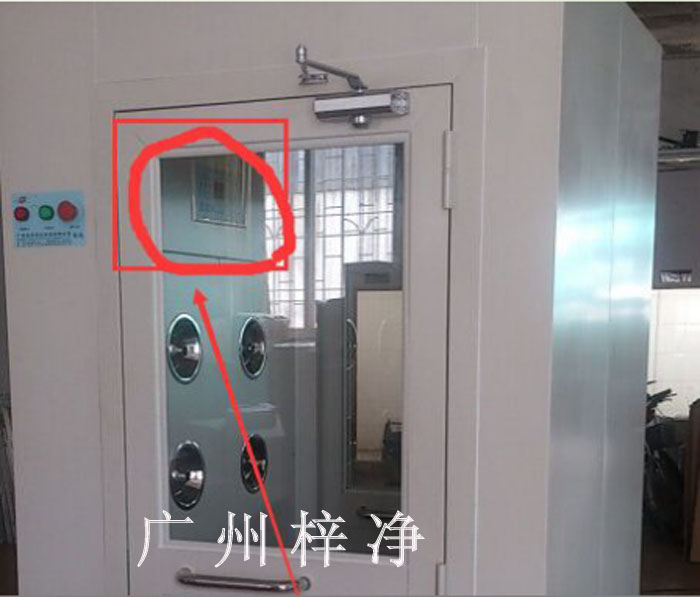

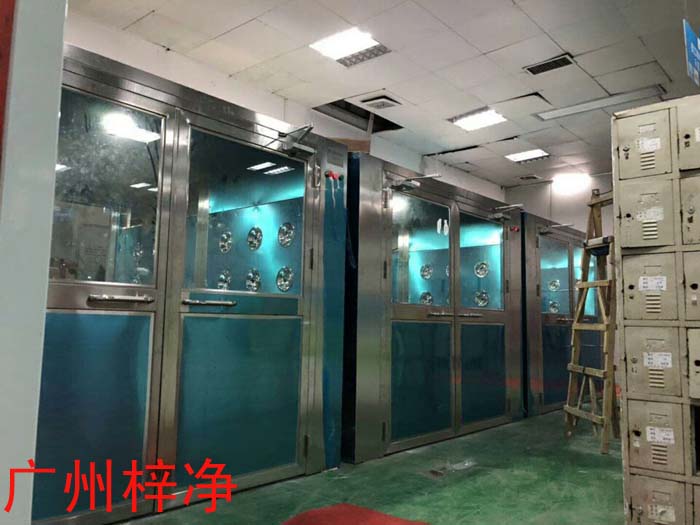

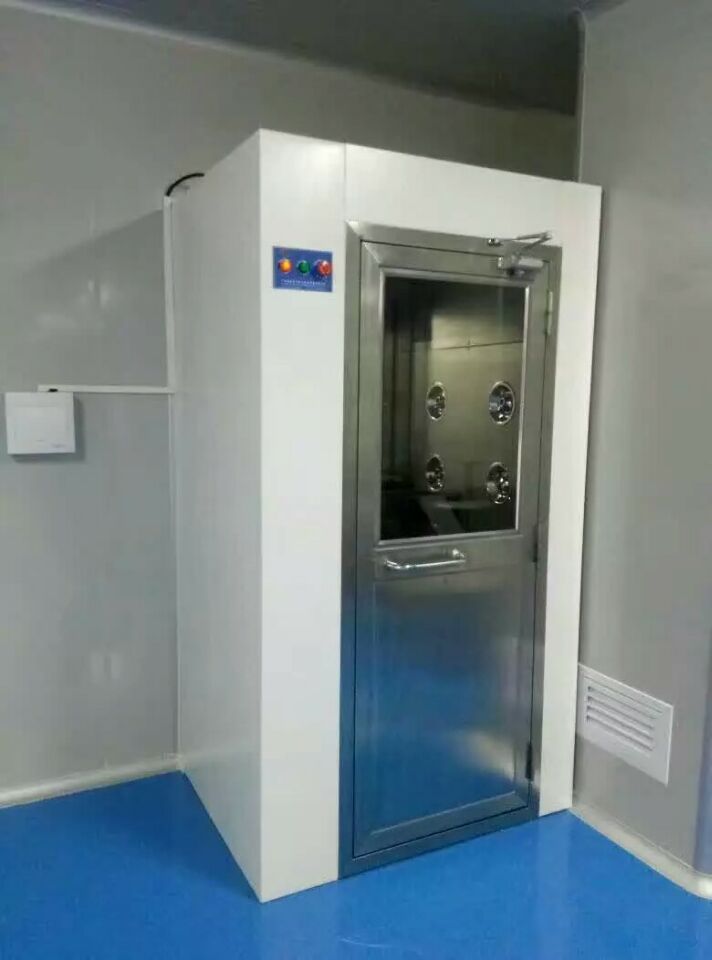

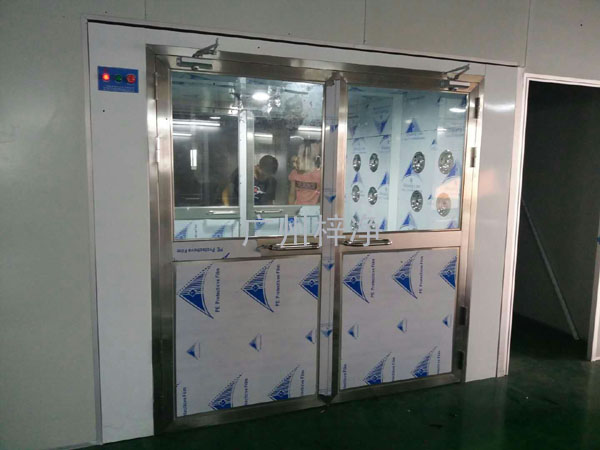

安装好的风淋室

梓净介绍风淋室电路板的控制功能特点：
风淋室控制用具有门磁监测、内置人体感应；门锁、照明灯、送风机自动控制；以及中文语音提示功用。面板上有指示灯和数码管标示风淋室的各个状态以及时间。能够设定风浴吹淋时间长度、以及吹淋后暂停时间长度。吹淋过程中能够按紧急中止键中缀吹淋，也能够在任何时分手动按键启动吹淋。另外能够外接红外线感应开关，以顺应旧系统。

风淋室控制面板显现：
1、有内外门磁感应指示，内、外门锁指示，进入/进来过程指示，人体感应指示。 、
2、2位数码管分阶段显现设定时间长度、阶段中止时间、吹淋中止倒计时时间。输出方式:
1)、风机、照明灯采用继电器控制，继电器触点容量220v/5A，输出端直接输出220v电源。
2)、门锁控制输出和外接红外线感应开关供电端直接输出12v直流电源。 输入方式: 门磁监测、外接红外线感应开关为无源开关信号。
风淋室产品采用专家设计，高科技技术生产，我司欢迎广大客户咨询订购。
风淋室控制用具有门磁监测、内置人体感应；门锁、照明灯、送风机自动控制；以及中文语音提示功用。面板上有指示灯和数码管标示风淋室的各个状态以及时间。能够设定风浴吹淋时间长度、以及吹淋后暂停时间长度。吹淋过程中能够按紧急中止键中缀吹淋，也能够在任何时分手动按键启动吹淋。另外能够外接红外线感应开关，以顺应旧系统。

风淋室是洁净厂房和装配式洁净小室的设备，用于吹除进入净化厂房的人体和携带物品表面附着的尘埃，同时风淋室也起到气闸的作用，防止未经净化的空气进入洁净区域，是进行人身净化和防止室外空气污染洁净区的有效设备。

广州梓净所提供的空气净化产品及设备有风淋室，货淋室，初效过滤器，中效过滤器，高效过滤器、超净工作台，洁净工作台，传递窗，风淋室配件，风淋室控制器，化学过滤器，FFU风机过滤单元，空气自净器，洁净棚，新风柜，过滤柜，通风柜，洗手池，洁净采样车，送风天花，高风效送口等等洁净室及配套用净化产品等。无尘车间净化设备广泛应用于电子、半导体、生物制药、食品加工、核工业、汽车制造业,空调暖通业行业和领域等。

梓净从净化设备与净化工程，无尘车间承建商，无尘车间工程，无尘车间建设，无尘车间洁净度测试，无尘车间解决方案，百级无尘车间，千级无尘车间，万级无尘车间，无尘车间标准，无尘车间施工，无尘车间设备，无尘车间设计、无尘车间施工、无尘车间维护，无尘车间亦称净化车间或无尘室洁净室。

净化设备售后服务时间要求：
不管是有偿售后服务还是无偿售后服务，客户把设备需要售后的问题反馈到梓净，在我司出方案，客户确认方案后：
1、珠江三角洲、长江三角洲范围内24小时内到达现场解决售后服务问题;
2、其他地区一般48小时内到达现场解决售后服务问题，特殊偏远地区最长96小时内到达现场解决售后服务问题。

您还可以了解更多相关风淋室品：??风淋室使用说明书
